根据国际标准化组织ISO的要求(ISO3664:2000),在印刷,印染,广告的需要观察颜色的行业,必须使用标准光源观察条件(Standard Viewing Envirement)来观察颜色,进行色彩匹配.

2011-05-16

                                                    关于标准光源的相关理论知识

     本文试图从技术上解释目前对色箱中常使用的几种光源的色温或光谱谱线,这些光源是:D50,D65,D35,D75,A光源,F光源,TL84,TL83,965,CWF,U30 HOR,UV.

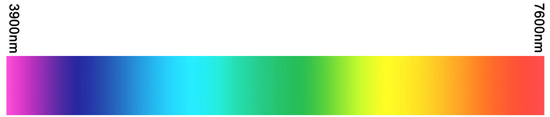

      众所周知,观察颜色离不开观察光源,没有光就没有色彩。物理学的知识告诉我们:可见光也是一种电磁波,它的波长范围是:3900nm-7600nm.(如下图所示)。靠近3900nm波长的光是紫光.靠近7600nm波长的光是红光.低于3900nm的光叫紫外线,人眼一般看不见. 高于7600nm波长的光叫红外线, 人眼一般也看不见.

“对色箱中常使用的几种光源的色温或光谱谱线”

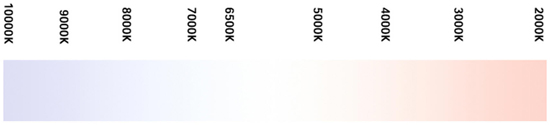

       在可见光3900nm-7600nm之间,我们引入一个表示光的发光颜色的物理概念--色温. 光源的色温是以光源发光时所显现的颜色与一个绝对黑体被高温燃烧时所显现的颜色相一致时的燃烧温度来定义的,它的单位是绝对温度Kelvin『K』。K 值越高,光所显现的颜色就愈趋向于白蓝色,即愈趋向于3900nm;K 值越低,光所显现的颜色就愈趋向于黄红色,即愈趋向于7600nm.见图所示.

观察颜色的标准色温

       D50光源(5000K色温)是一种发光体的颜色略为偏暖色调的光源。根据ISO3664:2000,D50 光源是真正意义上的观察颜色的标准色温。

       D65光源(6500K色温)是一种发光体的颜色略为偏冷色调的光源。在欧美国家D65 光源逐步被D50 光源取而代之,但在中国,D65 目前仍然是大量使用的标准色温之一。

D35光源是一种色温为3500K的光源,

D75光源是一种色温为7500K的光源,

CWF光源是一种色温为4200K的光源,

U30光源是一种色温为3000K的白帜灯光源,

A光源是一种色温为2856K的白帜灯光源,

F光源是一种色温为2700K的白帜灯光源,

以上光源都不是标准色温的光源,只是模拟在某些特殊场合(例如商店,家庭)观察物品时所使用的照明光源的色温.

但是标准的色温不一定就是标准光源.根据ISO3664:2000,标准光源必须要同时符合二个物理条件:

1. 光源的色温为D50(或D65)

2. 光源显色指数Ra>90

显色指数用来衡量某一光源照射下所能看到的颜色与在自然光照射下,所能看到的颜色在之间的比值,即Ra=在某一光源照射下所能看到的颜色÷在自然光照射下所能看到的颜色

Ra愈接近100%,表明在该光源照射下,所显现的颜色与在自然光照射下所显现的颜色的差异就愈小。

TL83是一种Ra=80,色温为3000K的光源.

TL84是一种Ra=80,色温为4000K的光源.

TL85是一种Ra=80,色温为5000K的光源.

965是一种Ra=90,色温为6500K的光源.

以上光源中,只有965是标准光源.

       根据国际标准化组织ISO的要求(ISO3664:2000),在印刷,印染,广告的需要观察颜色的行业,必须使用标准光源观察条件(Standard Viewing Envirement)来观察颜色,进行色彩匹配.

所谓标准光源观察条件是指:

1. 光源必须是标准光源.

2. 观察表面上的光照度>2000Lux/±500Lux

3. 观察背景环境必须为中性灰

       目前市场上销售的多光源对色箱只能在一个非常小的空间里模拟几种光源的颜色来观察小件物品在不同的光源下的颜色. 根据ISO3664:2000的标准,这样的对色箱是不能用在生产过程中,对产品的颜色进行观察和控制的.

       印刷工艺中常用紫外线(即UV灯管)来检查一些荧光油墨的印刷效果,UV灯的波长通常不能低于3650nm.因为紫外线波长越短,对人体危害越大.

       综上所述,在印刷,印染,广告,油墨涂料等行业,必须使用标准光源(D50/D65,Ra>90)来观察产品的颜色.
