典型光学系统:望远镜系统的作用、主要光学参数等知识

2011-01-26

                                 典型光学系统:望远镜系统的作用、主要光学参数等知识

一、目镜

?目镜的作用:把物镜所成的像放大在人眼的远点或明视距离供人眼观察
?目镜主要光学参数:视场角2ω',镜目距P'/f 'e,工作距离lF
?目镜的视场:
tgω'=Гtgω

?镜目距:
1、镜目距:出瞳到目镜后表面的距离,相对镜目距是其与目镜焦距之比。

2、公式:

P'=l'F+f 'e /Г

3、工作距lF

定义:目镜第一面的顶点到物方焦平面的距离

4、视度调节:

公式:

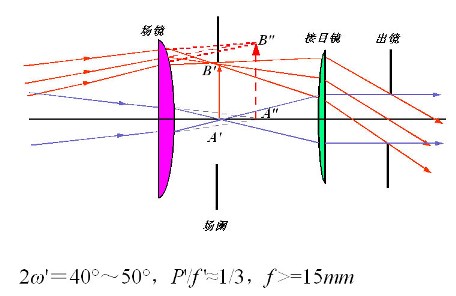

二、惠更斯目镜

结构:

惠更斯目镜

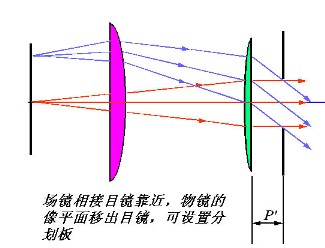

三、冉斯登目镜:

冉斯登目镜

四、其他类型的目镜(结构与参数)

1、凯涅尔目镜:

凯涅尔目镜

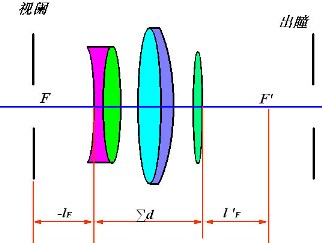

2、无畸变目镜:

无畸变目镜

3、长出瞳目镜:

长出瞳目镜
