典型光学系统：放大镜以及它的光束限制和线视场

典型光学系统：放大镜以及它的光束限制和线视场

一、视觉放大率

1、目视光学仪器的基本工作原理：

物体通过仪器，其像对人眼的张角大于人眼直接观察物体时对人眼的张角。

2、视觉放大率：用仪器观察物体时视网膜上的像高y'i与用人眼直接观察物体时视网膜上的象高y'e之比，用Г表示

Г＝y'i /y'e

设人眼后节点到网膜的距离为l'，上式又可写作

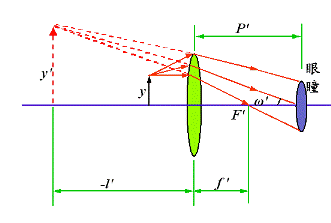

放大镜的视觉放大率：

讨论:

1）当眼睛调焦在无限远，即l'＝∞时，物体放在放大镜的前焦点上，则有

G0＝D/f '＝250/f '

2）正常视力的眼睛一般把像调焦在明视距离D，则P'-l' ＝D，此时，

这个公式适于小放大倍率（长焦距）的放大镜，即看书用的放大镜。若眼睛紧靠着放大镜，即P'≈0，则

二、光束限制和线视场

①孔径光阑

②视场光阑

③渐晕光阑

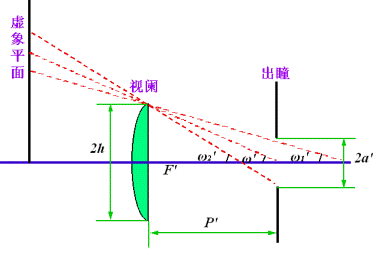

④渐晕与视场角：

由图可知，当渐晕系数K＝100%，50%和0时，像方视场角分别为

tgω'1＝(h-a')/P'

tgω'＝h/P'

tgω'2＝(h+a')/P'

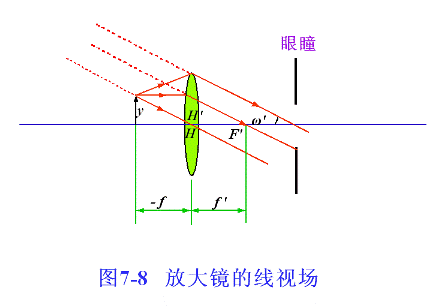

⑤线视场

当光束以入射时，其k值为50%。

用2y来表述视场角：

线视场：

放大镜倍率越大，其线视场越小。
