折射棱镜:折射棱镜的偏转与光楔及其应用
折射棱镜:是通过两个折射表面对光线的折射进行工作的,两折射面的交线称折射棱,两折射面间的二面角α称为折射棱镜的折射角。同样,垂直于折射棱的平面称为折射棱镜的主截面。
一、折射棱镜的偏转

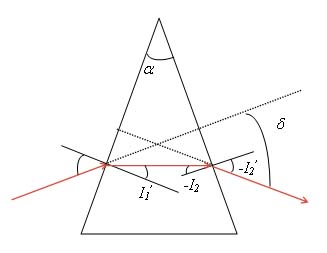

1、.δ称为偏向角,其符号规定为:由入射光线以锐角转向出射光线,顺时针为正,逆时针为负。
2.偏向角δ的计算:
上式表明,偏向角δ与α,n和I1有关,对于给定棱镜,α,n是一定的,δ随I1的变化过程中有一极小值δm。
可以证明,当I1=-I'2,I'1=-I2时,δm为极小值。
二、光楔及其应用
1.定义:折射角很小的棱镜称为光楔。

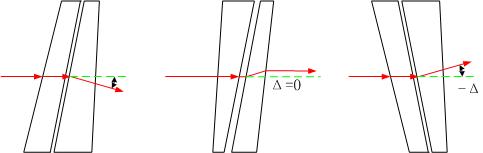

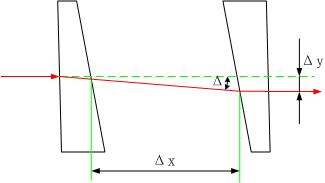

2.偏向角公式:3.应用:
、棱镜色散
1.色散:白光经棱镜后被分解为各种色光,在棱镜后将看到各种颜色,这种现象就是色散。
2.色散曲线:
.白光光谱:
