积分球尺寸如何选？20mm、40mm、120mm还是154mm？一篇讲透！

2026-05-21

在选购分光测色仪（色差仪）时，积分球尺寸是一个至关重要却常被忽视的参数。面对20mm、40mm、120mm、154mm等多种规格，许多用户感到困惑：是不是尺寸越大，测量就越精准？本文将为您系统解析积分球尺寸的奥秘，并结合三恩时（3nh）主流机型，助您做出明智选择。

一、 积分球：色彩测量的“匀光器”与“收集器”

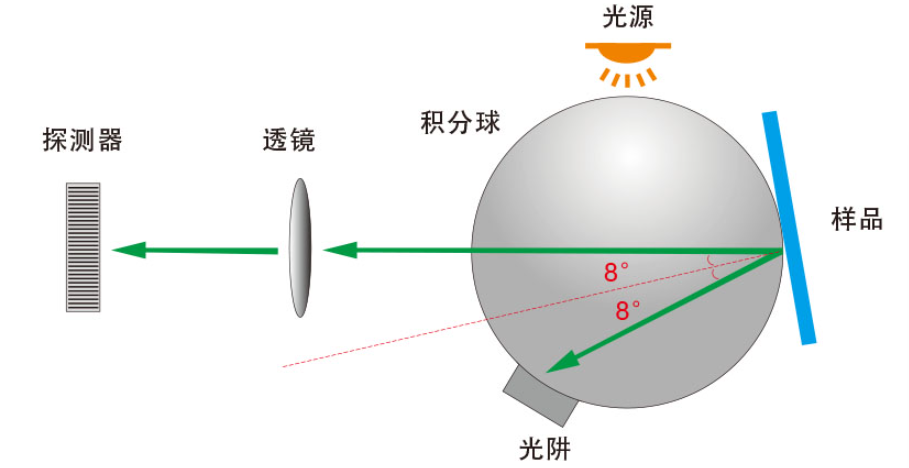

积分球是采用D/8（漫射照明，8°方向接收）光学结构测色仪的核心部件。其内壁涂有高反射率的漫反射材料（如硫酸钡），主要作用有二：

提供均匀照明：光源发出的光在球体内经过无数次漫反射，在样品表面形成均匀、无方向性的光照环境，模拟标准照明条件。

高效收集光线：样品反射的漫射光被积分球内壁均匀收集并引导至探测器，确保测量信号的稳定与全面。

尺寸的影响：积分球的直径直接决定了其内部光路的均匀性、光线收集效率以及单次测量的取样面积。

二、 常见尺寸解析：各有所长，按需匹配

积分球尺寸并非越大越好，脱离应用场景追求大尺寸，可能导致成本浪费、仪器笨重，却未必提升日常测量效率。关键在于“匹配”。

1. Φ20mm 微型积分球：专攻微区，灵活集成

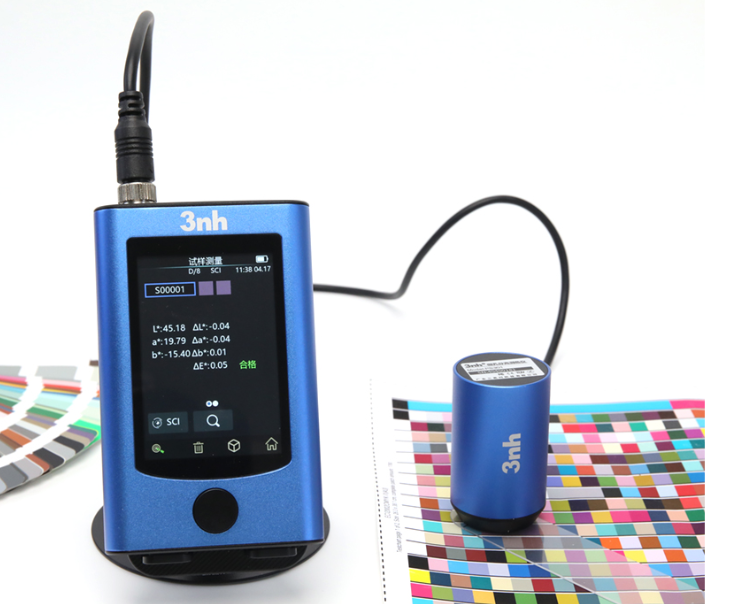

代表机型：PS401分光测色仪。

核心特点：体积小巧，结构极致紧凑。通常配备极小的测量口径（如PS401为1mm）。

适用场景：专为微小样品、狭窄区域、精密部件的颜色测量设计。例如电子元件焊点、芯片、笔尖、纤维单丝、珠宝、化妆品斑点等。也便于集成到自动化设备中进行在线检测。

2. Φ40mm 标准积分球：通用黄金尺寸，稳定高效

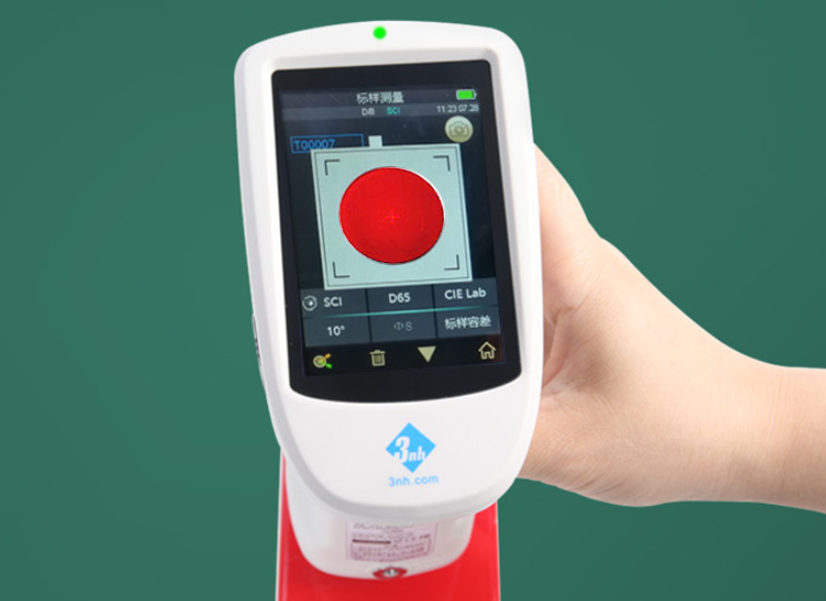

代表机型：TS7700便携式分光测色仪。

核心特点：光路设计成熟，性能稳定可靠，在便携性与测量精度间取得最佳平衡。测量光斑集中，数据重复性高。

适用场景：适用于绝大多数表面平整、颜色均匀、材质致密的工业品。如油漆涂层、塑料片材、金属板材、纸张、皮革、光滑陶瓷等。是实验室研发与生产线常规抽检的通用首选，性价比极高。

3. Φ120mm 大视野积分球：征服非均匀材质

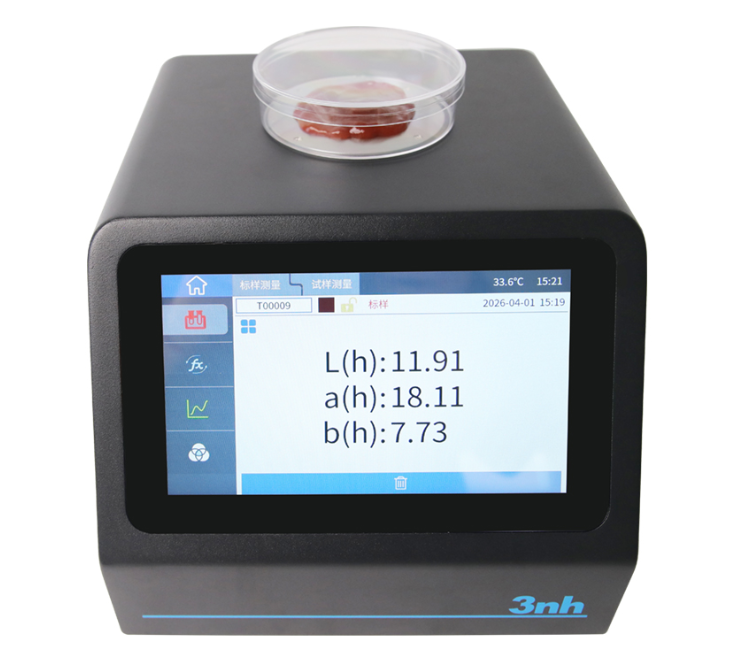

代表机型：PS809大口径分光色差仪。

核心特点：大口径带来大视野，单次测量可覆盖更大样品面积。光线在球体内的漫反射路径更长、更充分，均匀性极佳，能有效“平均”掉样品表面局部的不均匀性。

适用场景：专门解决纹理明显、结构松散、颜色分布不均样品的测量难题。例如纺织面料、地毯、毛绒玩具、粉末、颗粒、谷物、食品酱料、粗糙石材、木纹贴皮等。其大视野能真实反映样品的整体颜色状态，避免因单点测量导致的偏差。

4. Φ154mm 大型积分球：实验室级高精度保障

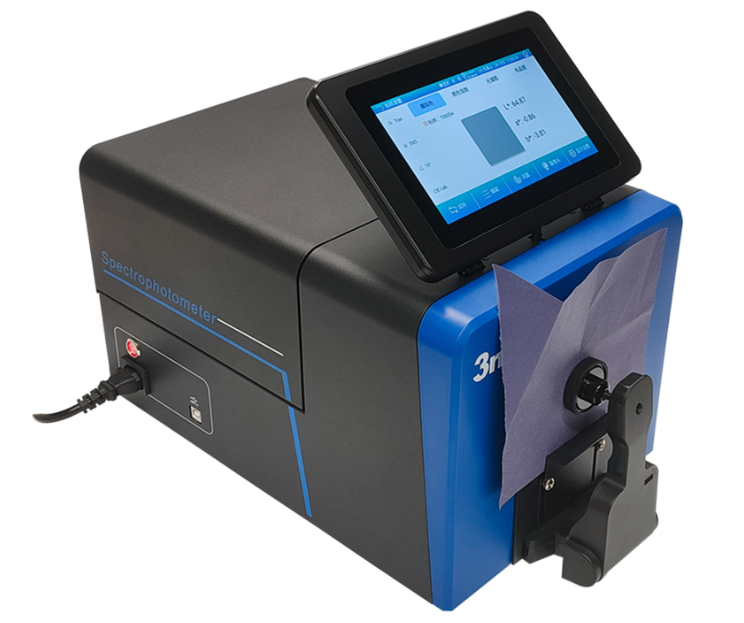

代表机型：TS8560等高端台式分光测色仪。

核心特点：尺寸优势带来理论上的最佳均匀性和光线收集效率。内部开孔、挡板等结构对光路均匀性的干扰相对最小，有助于实现极高的测量重复性和台间差一致性。

适用场景：主要应用于对精度要求极为严苛的实验室研发、质量仲裁、标准制定、第三方检测等领域。也适合测量低反射率（深色）、高散射性或特殊光学特性的样品。

三、 选型指南：四步锁定最佳尺寸

选择积分球尺寸，请遵循以下逻辑：

看样品：这是决定性因素。

平整均质（如手机外壳、汽车漆板）→ 优先选 40mm。

微小或狭窄区域（如芯片、细线）→ 考虑 20mm（搭配小口径）。

纹理/非均匀（如布料、粉末、食品）→ 必须选 120mm​ 或更大。

追求极限精度/仲裁检测​ → 考虑 154mm​ 实验室机型。

看场景：

生产线、现场巡检​ → 便携性重要，40mm​ 是主流。

实验室固定使用​ → 可接受较大体积，根据精度需求可选 120mm​ 或 154mm。

看性能与成本：尺寸增大通常伴随精度潜在提升（尤其是重复性），但仪器体积、重量和成本也显著增加。需在性能与预算间权衡。

看配套：积分球尺寸常与测量口径联动。例如PS809的120mm积分球配合其Φ50mm超大测量口径，专为复杂样品设计。

结语

总而言之，积分球尺寸的选择是一场关乎精度、效率、成本与样品特性的精准匹配。Φ40mm是应对常规工业品控的“多面手”，Φ120mm是攻克非均匀材料难题的“专家”，Φ20mm是探索微视界的“特种兵”，而Φ154mm则是捍卫顶级精度的“基准尺”。

三恩时提供全系列尺寸的积分球测色仪，从便携的PS401（20mm）、TS7700（40mm），到专业的PS809（120mm），再到实验室级的TS8560（154mm），全面覆盖您的色彩管理需求。明确您的样品与场景，即可找到最适配的“色彩之眼”。
