如何使用分辨率测试卡测试摄像头分辨率

2024-03-18

在摄影和视频领域，分辨率是衡量图像清晰度和细节表现能力的重要参数。对于摄像头而言，测试其分辨率是确保其性能达标的关键步骤。本文将介绍如何使用分辨率测试卡来测试摄像头的分辨率。

一、什么是分辨率测试卡

分辨率测试卡是一种专门用于评估摄像头分辨率的图卡工具。它通常由一系列不同频率、不同方向的黑白线条组成。通过拍摄分辨率测试卡并使用相应的分析软件，我们可以测量摄像头能够分辨的最小线条间隔，从而得出其分辨率。

二、准备工作

1.选择合适的分辨率测试卡：根据摄像头的性能和测试需求，选择合适的分辨率测试卡。常见的分辨率测试卡有ISO12233标准分辨率测试卡等。

2.搭建测试环境：确保测试环境的光线均匀且稳定。可以使用专业的摄影灯箱或柔光箱来提供均匀光照。

3.安装摄像头：将摄像头固定在三脚架或其他稳定器上，并调整其焦距和角度，以确保能够清晰地拍摄到分辨率测试卡。

三、测试步骤

1.拍摄分辨率测试卡：使用摄像头拍摄分辨率测试卡，确保测试卡占据画面的大部分区域，并保持水平和垂直方向的正确性。

2.传输图像：将拍摄到的图像传输到计算机或其他分析设备上，以便进行后续分析。

3.分析图像：使用专业的图像分析软件（如iQstest图像质量综合测试软件）打开拍摄到的图像。在软件中选择相应的分辨率测试卡模板，并根据软件提示进行操作。

4.测量分辨率：软件会自动识别并测量图像中分辨率测试卡的线条间隔。通过比较测量结果与测试卡的标准值，我们可以得出摄像头的实际分辨率。

四、分辨率测试卡使用方法：

1、首先就需要确定好分辨率测试卡标版的材料、尺寸、倍数。

2、安装测试卡。一般讲测试卡安装在平滑墙面上，固定好测试卡即可使用。

3、然后根据测试卡的尺寸来确定拍摄距离。原则上应该选择能让有效高度正好充满画面的测试卡。

拍摄范围的选取应该注意：

a.测试卡有效高度充满画面时，测试卡的4:3区域也应该正好充满画面。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。

b.测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。实际操作可以将测试卡16:9端线贴在画面外框，测量这一端上下两个角的分辨率，再测另一侧两个角的分辨率。

4、镜头设置

镜头设置包括曝光时间、白平衡、亮度、色彩、Gamma校正、拍摄模式摄像镜头在进行测试时，需要选择预设定的模式，采用默认的设置拍摄即可。若果在特殊效果下拍摄测试，就需要给出说明。

四、如何测试镜头的分辨率？

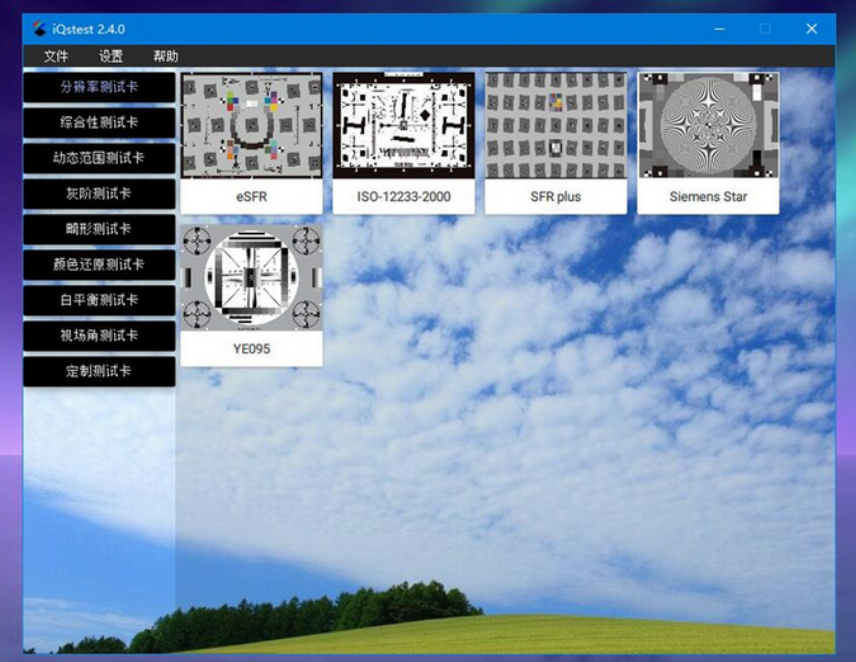

测试工具要求：ISeetest软件、D65光源、ISO12233分辨率测试卡

1、将摄像头分辨率设置为最高，并固定好ISO12233分辨率测试图卡，这里需要保证摄像头分辨率测试时的光源环境，通常会用到专业的影像测试照明光源。

2、调节终端镜头与辨率测试卡之间的距离，使测试图卡成像清晰,并使水平方向的粗框与画面水平框平行，拍摄是让测试图卡的有效高度（粗框内侧的高度）正好沾满画面。一般图像格式水平像素与垂直像素比例为 4：3，使所拍摄画面为黑线内区域即可。

3、注意拍摄的照片要能够清晰截取中心垂直分辨率双曲线光楔图像

4、开打ISeetest软件运行程序，点击解析度测试，选取拍摄好的照片

5、选择要分析的楔形线，松开鼠标后自动弹出分析窗口

6、选择分析的线数，点击自动分析，软件将会分析出测试结果，方便又快捷。

五、注意事项

1.确保测试环境的稳定性：在测试过程中，避免触碰摄像头和分辨率测试卡，以免影响测试结果。

2.使用合适的镜头设置：根据摄像头的性能和测试需求，选择合适的曝光时间、白平衡、亮度等镜头设置。

3.多次测试取平均值：为了获得更准确的测试结果，建议进行多次测试并取平均值。

通过以上步骤，我们可以使用分辨率测试卡有效地测试摄像头的分辨率。这不仅有助于评估摄像头的性能，还可以为后续的图像处理和优化提供重要参考。
