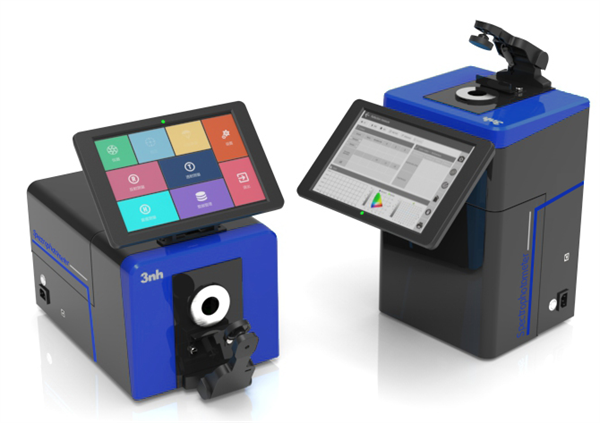

台式色差仪中的积分球的工作原理和作用

在积分球型台式色差仪中，积分球是一种重要的光学元件，其原理和作用对于准确测量颜色具有重要意义。本文简单介绍了台式色差仪中的积分球的工作原理和作用。

台式色差仪中积分球的工作原理

积分球又称光通球，它是一个中空的金属球，内表面涂有中等灰色的高反射漫射物质，如硫酸钡或聚四氟乙烯。

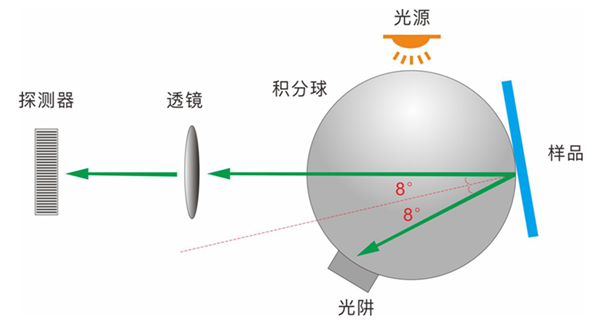

当光线进入积分球后，会在球壁上多次反射，然后从测量孔或光源孔射出积分球。一束光从任意的不通过球心的角度照进积分球，经过球壁的多次反射后，会从各个角度照射到样板，最终通过测量孔或光源射出积分球。测量孔是在与法线夹角成8°的位置，由一组光电管构成的探测器。

台式色差仪中的积分球作用

在台式色差仪中，积分球的作用非常重要。

一方面，它可以消除光源本身原因造成的出射光线不均匀或者带有偏振方向。由于积分球的内部具有很多颗粒，因此可以将各个波长的光分开。

另一方面，积分球可以确保待测光源射入分光测色仪的角度相同。在更高级的台式色差仪中，积分球与分光器搭配使用，将积分球输出的孔衔接与分光器的入射光栅前，以确保待测光源射入分光测色仪的角度相同，使测里精度再现性大幅提高。

积分球的优点和局限性

1. 积分球的优点

（1）可以消除光源本身原因造成的出射光线不均匀或者带有偏振方向，提高测量精度。

（2）可以确保待测光源射入分光测色仪的角度相同，提高测量再现性。

（3）可以测量各种角度的光线，从而得到更全面的颜色信息。

2. 积分球的局限性

（1）价格较高，制造和维修成本较大。

（2）对于不同形状和尺寸的样品，需要使用不同大小和形状的积分球，通用性较差。

（3）在测量某些特定形状和材质的样品时，可能会产生误差。
