色差仪的测量口径是多少？如何切换测量口径？

2023-07-10

        为了满足不同产品的测量需求，色差仪一般配置有多种测量口径。都有哪些呢？如何切换呢？本文进行了简单总结。

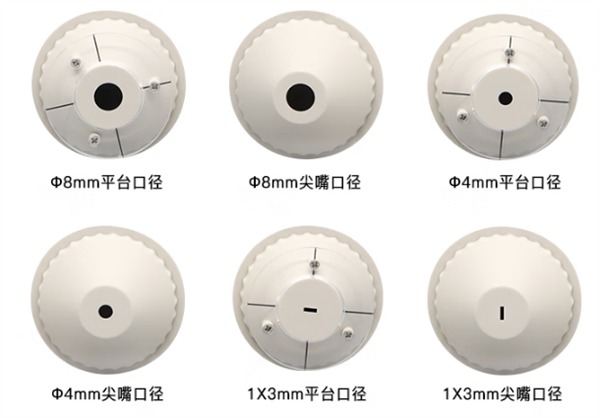

色差仪的测量口径类型

我们结合失眠的分光测色仪产品，对于其口径类型和应用范围作了很简单总结。

1. 1x3mm口径

1x3mm口径适合检测小件，弧面产品；特殊可定制口径。

2. 4/5mm口径

同时测量SCI/SCE数据，适合检测常规平整面产品如：塑胶电子、油漆油墨、印刷、烤瓷等。

3. 8/10mm口径

同时测量SCI/SCE数据，用于实验室颜色精确分析与传递；可用于荧光样品测量。

4. 20mm口径

适合检测表面纹理、柔软、粗糙、潮湿类产品；如：纺织、皮革、肉类等。

如何切换色差仪的测量口径？

我们以三恩时色差仪为例进行说明：

1. 口径安装

逆时针旋转测量口径，取掉原口径；将待装测量口径对准积分球安装孔，顺时针转动，当有“哒”一声，表示测量口径和积分球扣位配合好，即安装好待装测量口径。

2. 光学透镜位置切换

      如果已经装配好的口径ø8mm测量口径，需要将口径切换开关拨到MAV的位置上；如果是ø4mm测量口径，需要将口径切换开关拨到到SAV的位置上；如果已经装配好的口径ø1×3mm测量口径，需要将口径切换开关拨到SAV的位置上。

3. 口径设置切换

       仪器软件中口径设置切换，手动设置对应的ø8mm/ø4mm/ø1×3mm口径。

注意：测量口径大小、光学透镜位置、软件口径设置务必要保证匹配才能保证测试结果准确。ø1×3mm口径，对应光学透镜位置是SAV，软件显示为ø1×3；ø4mm口径，对应光学透镜位置是SAV，软件显示为ø4；ø8mm口径，对应光学透镜位置是MAV，软件显示为ø8；在测试界面状态栏有对应的显示。

注意：测量口径切换后，要重新进行黑白校正，才可以进行新的数据测试。
