标准规范:涂层测厚仪测量彩涂板厚度的方法

2022-07-06

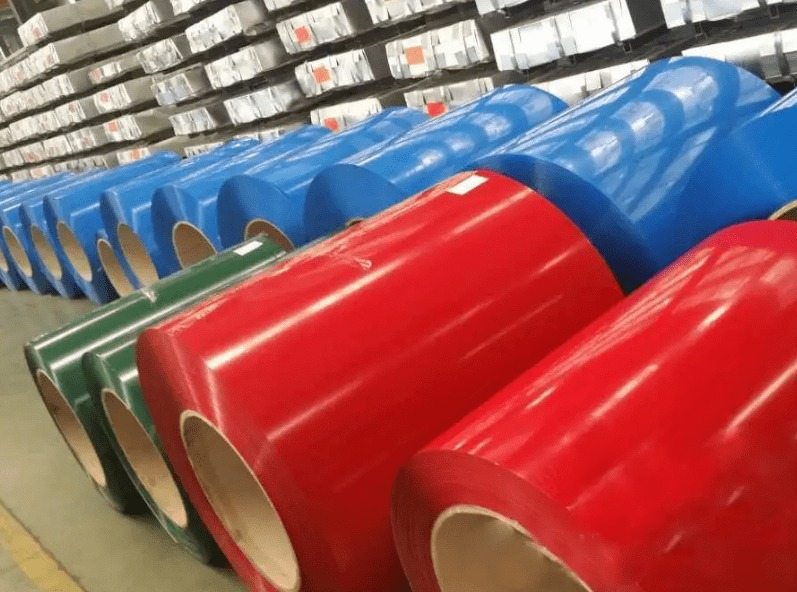

彩涂板,应用广泛(详见文末表格)。 涂层的厚度对产品质量有着重要的影响。为了确保涂层质量的一致性,必须进行厚度检测。以下内容以磁性-涡流测厚仪为例,详细介绍了彩色涂层板色差的检测方法。参照文件《GB/T13448-2019》。



推荐测量设备:三恩时一体两用涂层测厚仪YT4500-P1,可快速、准确测试多种磁性金属基体(磁性法)和非磁性金属基体(涡流法)涂层厚度。具体方法如下:

1. 仪器校准和准确度验证

1.1 可由设备供应商在设备出厂前采用厚度标准片进行校准;也可由设备使用者按照设备说明书的规定,采用厚度标准片进行仪器的校准。

1.2 采用厚度标准片或已知涂层厚度的自制标准样板,对校准后的仪器进行准确度的验证试验。

验证试验的准确度和试验频度可根据实际需要制订。制订验证试验的准确度要求时,需同时考虑设备和标准片的准确度。采用本方法进行设备校准的厚度标准样板的单位要求为微米(um),可采用附录A的方法制作得到镀层厚度标准样板,并其将镀层质量(g/m2)换算为厚度(um)。

2 测定

2.1 选取距试样边缘距离大于25mm的至少5个不同位置进行测量。为提高测定结果的代表性,可适当增加测量次数。

2.2 方法测定彩涂板涂层厚度的准确度会受到以下因素影响:

a)试样的弯曲:应确保待测试样平整无弯曲。

b)外来颗粒物:应确保试样表面和探头表面清洁,防止外来颗粒物影响试验结果。

c)外部磁场:因磁性探头测定结果会受到外部磁场的影响,因此应确保测定过程中无外部磁场的影响。

d)有金属填充料的涂层:当彩涂板涂层中含有金属填充料时,由于涡流场会受到金属填充料的影响,因此测定结果会受到涂层中金属填充物成分和含量的影响,测定时应考虑该影响。

e)基板的电性能:涡流探头测定结果会受到基板导电性能的影响,设备应采用补偿方式减少影响。

f)探头压力:磁性-涡流复合测头测定时的压力会影响测定结果,设备所带探头应有保持探头压力恒定的装置,测定时应注意此影响。
