IMPULSE系列激光测距仪的操作简要:(右手操作)

2011-04-21

                                        激光测距仪的操作简要:(右手操作)
     全球纺织采购供应链色彩解决方案商——天友利,近几年来,越来越多的顶尖零售商和服装品牌厂家选择天友利作为自己的优选或共选色彩技术提供商。产品涉及行业:塑料、 涂料、 纺织、 汽车、 化妆品、 数码影像、 印前 、印刷、 油墨、 色觉测试、 包装等。

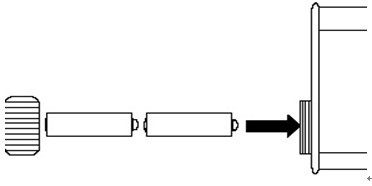

1.安装电池:把2 节“AA”号电池以正极朝内的方向装进电池盒内。(见原文操作手册的第2页图)

激光测距仪的操作简要

激光测距仪的操作简要

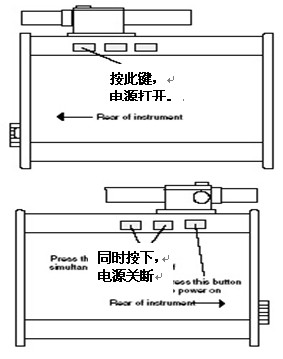

2.接通电源/关断电源:
(见原文第3页图,上、下图分别为右、左操作面板图)
当按下右操作面板上后的那个按键时,电源接通;当同时按下左操作面板上前面的两个键时,电源关断。

.接通电源/关断电源

.接通电源/关断电源

此外,该仪器在停止操作一段时间后会自动关断电源,关电时间可自由设定。
3.进入测量状态:

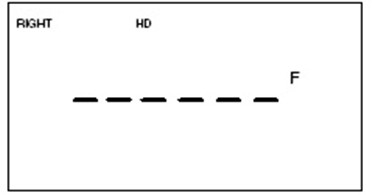

当接通电源后,其LCD(液晶)屏幕将显示如下:(见原文第4页)

LCD(液晶)屏幕

LCD(液晶)屏幕

1)屏幕左上角显示的“RIGHT”,表示你正使用右手操作设置(当显示“LEFT”时,则表示使用左手操作设置)。

2)屏幕上的“HD”表示测量结果为“水平距离”(100 型显示”SD”);“F”表示测量单位为英尺(当显示为“M”时,表示测量单位为“米”)。

3)把仪器的观测器对某个便利的目标(例如墙壁)按下与“接通电源”相同的那个按键并保持片刻,直至仪器接受并显示结果为止。

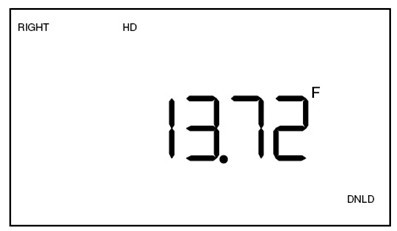

4)在第5页图中,屏幕中央显示的大的数字为被测目标的距离(例如水平距离,斜距)。屏幕右下角的“DNLD”,表示仪器串行输出口的数字是可用于记录的。

激光测距仪串行输出口的数字

激光测距仪串行输出口的数字

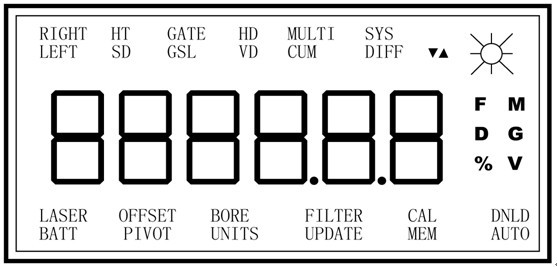

5)该仪器的选择项目和显示内容:(见第15页图)
   接通电源,并保持按下“Fire”(发射)--与“接通电源”按键相同的按键,屏幕上会显示全部待选择项目的内容(见第8 页图).

激光测距仪的选择项目和显示内容

激光测距仪的选择项目和显示内容

在测量方式时,该仪器可进行六种测量工作,任君选择:

HT -----测量高度(100型无此功能)
HD -----测量从仪器至被测物体表面之间的水平距离;(100型无此功能)
VD -----测量被测物体与仪器水平线之间的垂直距离;(100型无此功能)
SD -----测量被测物体与仪器之间的斜线距离;
INC-----测量仪器水平线与被测物体之间的夹角,即俯仰角;(100型无此功能)
MULTI---多种测量,可进行连续的多种测量
其中:CUM--测量被测的不同物体的顺序累积距离DIFF--计算不同的被测物体之间和某参照物的差距上述六种测量工作方式,可通过原文第15页图中所示的三个按键配合使用来选择:以右操作面板的按键为例,按压“Forward”(向前)键(第2个按键),每按一次,可依次选择不同的测量功能。
