数码图像德国爱莎测试卡方案（ESSER TEST CHART）

TCF6套装，K280格式(4:3)：

MiniF小型套装，K160格式(4:3)：

WSF4套装，K360格式(16:9)：

WSF6套装，K360格式(16:9)：

HD Set Kit 3高清用套装，K360格式(16:9)：

HD Set Kit 4高清用套装，K360格式(16:9)：

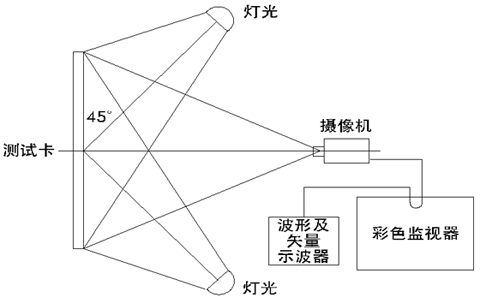

3. 测试卡

　　除上面提供的套装外，爱莎还提供大量的型号针对个别用途，请注意，并非所有测试卡都会生产所有格式，订货前请先与3nh.com销售人员确认。

a. 镜头后焦调整用测试卡 - 用于测试或调整镜头的后焦，对焦及检查镜头的焦点及光学分辨率。

b. 伽马及灰度测试卡 - 用于测试及调整摄像机的伽马系数及灰度，必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。

c. 分辨率及多波群测试卡 - 用于测试及调整摄像机的分辨率及调制深度，必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。

d. 黑白测试卡 - 用于测试摄像机的方波瞬变反应表现，可对摄像机的多种之指标进行测试，包括内部扫描嵌位电路的调整，玄光对摄像机的影响及非线性失真等，必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。

e. 几何及重合测试卡 - 用于测试及调整摄像机的几何失真集重合汇聚。

f. 彩色测试卡 - 用于测试摄像机的彩色还原能力，特别是肤色，需配合高质量广播级监视器及参照测试卡说明书上的参数及测试条件说明。

g. 通用测试卡 - 用于综合检查摄像机的各项指标。

h. 讯号质量评估用测试卡 - 对摄像机的几个特殊指标的评估，包括孔栅响应，复合视频编码器的色度亮度讯号的交叉干扰，水平、垂直及对角分辨率及CCD摄像机的锯齿效应等，必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。

i. 特定厂家摄像机用的测试卡 - 针对个别摄像机厂家3nh.com的需要而生产的测试卡

j. 16:9格式测试卡 - 专门用于16:9格式，但不限于高清，可用于高清及标清

k. 16:9 HDTV格式测试卡 - 专门用于16:9格式及针对高清晰电视

4. 透射式测试卡用灯箱：

　　所有透射式的测试卡都需要配合灯箱，3nh提供日本ARRWOIN标准辉度箱LV-9500/LV-9300；爱莎提供三个型号的灯箱，包括便携式的LG2，桌面安装的LV5及可安装在三角架上的LE6；3nh.com提供3NH标准光源箱和DNP照明箱等。

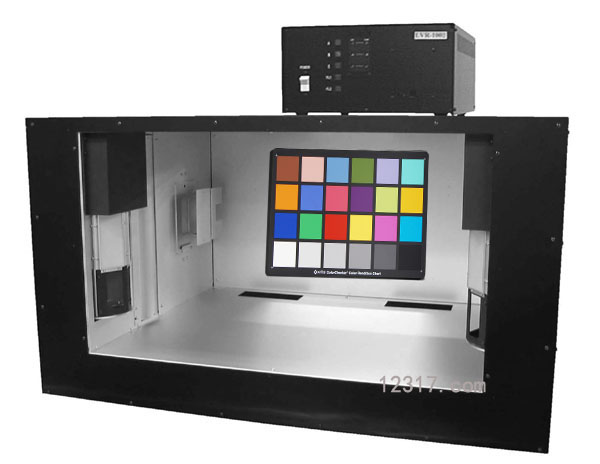

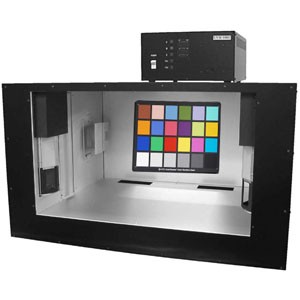

1. LV-9500/LV-9300 – 日本ARRWOIN标准辉度箱，使用100-120V(50/60Hz)和200-240V(50/60Hz)交流电工作，供D240格式的透射式测试卡用，使用作为光源的是两根10W的日光管及电子镇流器，LV-9500照度850～1500cd/m2可调，高频闪烁为50kHz，色温为5100°K，误差为5 ~ 7%，LV-9300照度为850～1400 cd/m2可调，高频闪烁为50kHz，色温为3100°K，由于灯管的原因，使用时需要提前把灯箱点亮让他预热三十分钟后才开始使用。

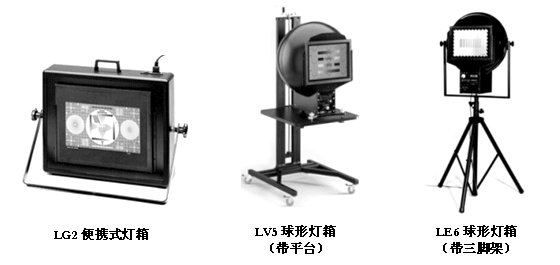

2. LG2便携式灯箱 - 便携式的灯箱，使用220/50Hz交流电工作，供D280格式的透射式测试卡用，另有AD205适配器供D205格式用。使用作为光源的是四根15W的日光管及电子镇流器，标准照度为3000cd/m2，色温为5200°K，误差为5 - 7%，可通过色温转换片来选择所需的色温。由于灯管的原因，使用时需要提前把灯箱点亮让他预热三十分钟后才开始使用。
3. LV5球形灯箱 - 固定使用的高质量灯箱，供D280格式的透射式测试卡用， D240格式透射卡可配AD240适配器，另有AD205适配器供D205格式用。采用直流供电的50W卤素灯泡作为光源，并通过球形内部的镀膜特殊处理令反射到前面的亮度平均度达到97%，大亮度为800cd/m2，亮度可调，色温为3200°K +/- 50°K，并带数字式亮度显示，整体规格达到IEC 84/60B的要求。配合用户的需要更可选配SUP-5升降可调并带车轮的工作平台。
4. LE6球形灯箱 - 指标与外形与LV5基本一样，但设计用于安装在由用户提供的三角架上，兼容标准的中型灯光用三角架。使用LV5及LE6时请注意，因为灯箱是没有安装透明玻璃，为保护球体内部的镀膜不会受到环境影响，在不使用灯箱时应把透视窗盖上。
