网点增大值怎么测？TS1050分光密度仪专业解析

2026-07-24

在印刷车间里，品控人员经常遇到这样的困惑：印版上明明是50%的网点，印出来的成品却比预期深了不少，中间调发闷、暗调糊死、层次丢失。 问题出在哪里？答案很可能是——网点增大了。

一、什么是网点增大值？

网点增大（Dot Gain） ，也称为色调值增加（Tone Value Increase, TVI） ，是指印刷品上色调色块的实际网点面积比印版或数字文件上对应的网点面积变大了。简单说，设计是50%的网点，印出来变成了62%，那网点增大就是12%。

网点的增大，会导致印刷品暗调糊死、中间调偏深、层次丢失、细节模糊，让整个画面发闷、不清晰。

网点增大的来源分为两类：

机械性网点增大：受印刷压力、油墨转移、橡皮布弹性等因素影响，网点在物理上被压大

光学性网点增大：由于纸张内部存在散射的反射光，网点在纸上的表观面积看起来比实际物理面积更大

密度仪测量的是综合了两种增大的总网点增大值。

二、网点增大值怎么算？

网点增大值的计算逻辑非常直接：

网点增大值 = 印刷实测网点面积率 − 原稿设计网点面积率

例如：设计网点面积率50%，印刷实测62%，则网点增大值为12%。

问题来了：印刷实测网点面积率怎么算？

行业公认最常用的方法是默里-戴维斯（Murray-Davies）公式。该公式通过密度计测量加网区域的密度和实地密度，计算得出网点面积率：

网点面积 = [(1 - 10⁻ᴰᵗ) / (1 - 10⁻ᴰˢ)] × 100%

其中，Dt为网点密度减去纸张密度，Ds为实地密度减去纸张密度。

大多数密度计内置此公式，自动计算网点面积与网点增大值。

三、网点增大值怎么测？TS1050实操指南

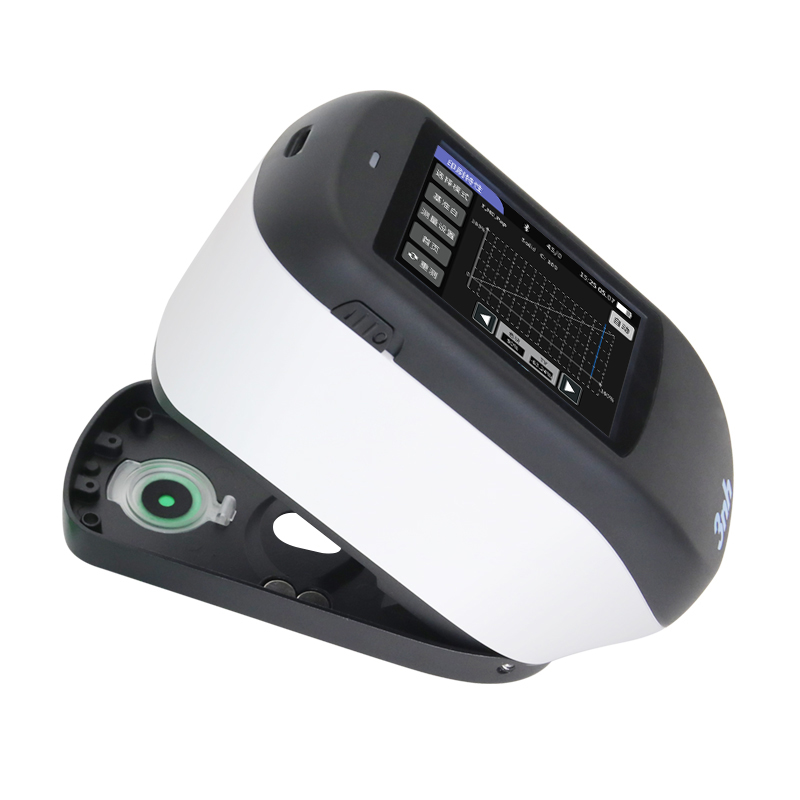

测量网点增大，推荐使用专业的分光密度仪。三恩时TS1050分光密度仪专业版是专为大中型印刷企业、专业质检机构、包装集团打造的高精度品质管控设备。以下为标准化测量流程：

第一步：仪器准备

开启TS1050，选择“密度/TVI”测量模式。在设置界面中，将网点增大的测量点设置为25%、50%、75% ——这是行业最常用的三个检测点。TS1050采用CMYK自动色块识别技术，每次测量时仪器会自动检测套印色（C、M、Y、K）色块类型。

第二步：校准与测量纸张

所有精确测量都必须从校准开始。将仪器测量头紧贴标准白板进行零点校准，随后测量承印物（纸张）的色度值，建立参考基准——后续所有网点测量数据都将以纸张白度为参考进行计算。

第三步：测量实地色块

将仪器对准测试条上的100%实地色块进行测量，获取该色版的最大密度值。实地密度是计算所有阶调值的基础参考。

第四步：测量网点色块

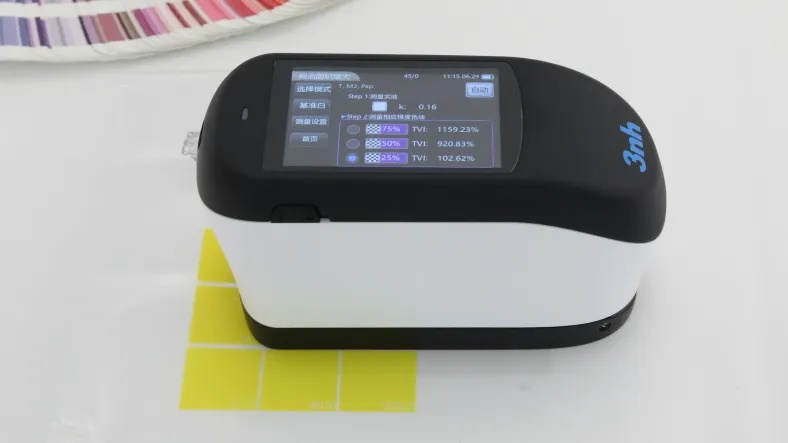

依次测量25%、50%、75% 的标准网点色块。按照从低到高的网点百分比顺序，从中间调向暗调色块推进。TS1050自动计算实测网点面积率与网点增大值（TVI）。

第五步：数据分析

测量结束后，数据可直接查看、保存和打印。TS1050支持20000条数据存储，可连接上位机软件进行深度分析。

四、为什么选TS1050？

TS1050是网点增大测量的专业工具，核心优势包括：

高精度重复性：密度重复性≤0.001D，色度重复性ΔE*ab≤0.02，确保多设备数据一致

五档测量口径：Φ3/5/6/10/11mm五种口径，从大面积色块到细小图文全覆盖

密度扫描功能：连续多点密度测量，生成密度分布曲线，全面评估印刷均匀性

一级计量合格：数据权威可追溯，满足ISO质量体系认证、客户审计等要求

Netmetric网络校正：系统性校准多台设备，统一全供应链标准

45/0光学结构：符合ISO 5-4和CIE No.15标准，专为印刷品密度测量设计

五、网点增大的合格标准

根据国家标准GB/T 7705-2008 平版装潢印刷品,网点增大值控制范围如下

精细印刷品 ≤15%

一般印刷品 ≤20%

其中，50%网点的边缘最长，网点增大最多。因此，50%网点处的增大值是品控人员最需要关注的指标。

六、结语

从印版上的网点监控到印刷品的网点增大管控，TS1050将网点增大的测量精度提升到了新的高度——让每一批印刷品的层次还原，都有精准的数据可依。对于追求印刷品质稳定的大中型印刷企业，TS1050是一台值得纳入品控体系的专业工具。

如需了解更多产品详情或申请样品实测，欢迎联系三恩时技术团队。
