积分球式色差仪是普通色差仪的升级版本,测量更为精准。对于这种采用新技术的设备来说,很所用户了解不多。今天主要从设计原理的角度进行介绍,仅作简单了解。
色差仪的一个核心技术就是积分球,融入了积分球原理的设计使得色差仪的测量更加精确可靠,并且更加适合市场测色需求。积分球相当于光学扩散器,积分球的应用同时带来很多问题,如怎样积分球角度更适合色差仪的应用,什么样的积分球涂层更稳定、更长寿等等。
积分球作为光学扩散器来减小测量误差,得到更加精确的测量结果。一般情况下,光学扩散片的适当使用下,可以降低测量时因为探测器上的入射光不均匀分布或者光束偏移造成的误差,这样可以提高色差仪在测量时的精准性。

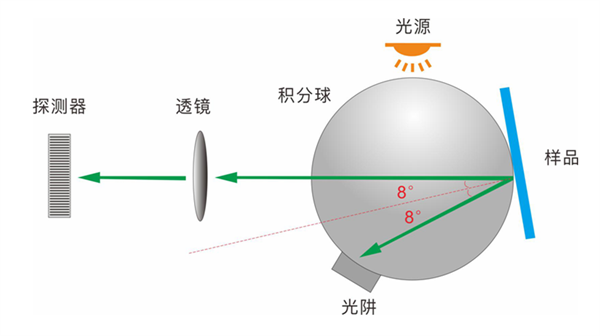

积分球的工作原理是光路通过采样口径被积分球收集,然后在积分球内部经过多次反射、折射达到非常均匀地散射在积分球内部。使用积分球来测量光通量是,可以使得色差仪的测量结果更为准确,可靠,积分球可以大大降低并清除由光线的形状、发散的角度以及探测的位置的不同而带来的测量误差影响。
现在色差仪市场上多数的积分球内层反射层为涂层结构,这种结构存在使用一段时间后发黄、剥落等问题。而一旦这种情况出现,导致的后果就是色差仪不能提供准确的测量数据,积分球必须整个更换。积分球是色差仪的关键部件,维修和更换费用会很高,这样就会大大加重色差仪的成本。所以一台色差仪采用品质好的积分球是迫切需求的。好的积分球整体均由稳定、耐用的高反射材料制成,耐老化、不会变色,也不存在内层剥落等问题。整机的使用寿命长,维护费用低。
根据物体的颜色深浅自动调整积分时间,既能保证快速测量,测量时间平均为同类仪器的1/2-1/5,堪称神速;同时又解决了一些国产色差仪在测量深色部分出现的不稳定现象。
提起积分球就不得不说一个名词动态积分球时间,动态积分时间是指色差仪中的微电脑根据测量物品的反射光,自动判断颜色的深浅和颜色的类别,相应调整取样运算的时间。是使得某些深色物品在反射光比较弱的情况下,也能准确计算出真实颜色的重要参数。这种毫秒级的快速判断和处理技术,完全由电脑自动完成,人手在操作的时候,根本感觉不到。这是色差仪创造的独一无二的技术,为了行业的进步和发展,色差仪对这项创新进行了技术公开,没有反复申请专利。一来因为的专利已经非常多,二来希望行业有一个整体突破,解决在测量深色部分出现的不稳定现象。技术是公开了,当然实现起来还是有一定难度的,只有掌握了核心技巧,才能真正发挥技术的作用。
积分球的应用提高色差仪的稳定性和精度,同时改善色差仪的测量范围、减短了测量时间,在色彩管理历史上算是里程碑的一步。
