典型光学系统之一:显微镜系统

2011-01-26

典型光学系统之一:显微镜系统

一、显微镜的视觉放大率

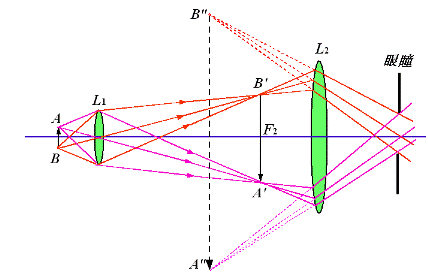

1、显微镜的成像与光束限制:

2、显微镜的视觉放大率为

若把显微镜看作一个组合系统,其组合焦距为f '=-f '0f 'e /△,则

Г=250/f '

?显微镜设计中的规定参数:
共轭距:显微镜物镜从物平面到像平面的距离。(大约等于180mm)

机械筒长:把显微镜的物镜和目镜取下后,所剩的镜筒长度。(我国规定为160mm)

常用的物镜倍率:4x、 10x、 40x和100x

常用的目镜倍率:5x、10x和15x

二、显微镜的线视场

公式:

线视场与视觉放大率的关系:在选定目镜后,显微镜的视觉放大率越大,线视场越小

三、显微镜的出瞳直径

显微镜的数值孔径:NA=nsinu

出瞳直径D':

D'=500NA/Г

四、显微镜的分辨率和有效放大率

显微镜的分辨率:以能分辨的物方两点间短距离σ来表示

瑞利判断公式:

道威判断公式:

σ=0.85a/β=0.5λ/NA

两者关系:瑞利分辨率标准是比较保守的,因此通常以道威判断给出的分辨率值作为光学系统的目视衍射分辨率,或称作理想分辨率。

有效放大率:

概念:满足下式的视觉放大率

公式:

500NA≤Г≤1000NA

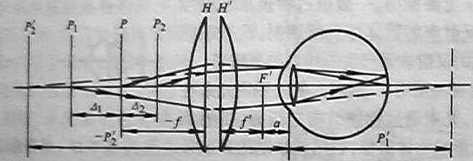

五、显微镜的景深

定义:人眼通过显微镜调焦在某一平面(对准平面)上时,在对准平面前和后一定范围内物体也能清晰成像,能清晰成像的远、近物平面之间的距离称作显微镜的景深。

六、显微镜的照明方法

1)透射光亮视场照明、2)反射光亮视场照明、3)透射光暗视场照明、4)反射光暗视场照

生物显微镜多为透明标本,常用透射光亮视场照明。其照明方式又分为两种,即临界照明和柯勒照明。

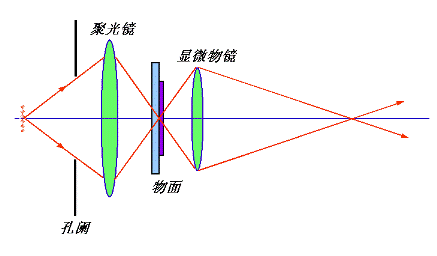

临界照明:

临界照明

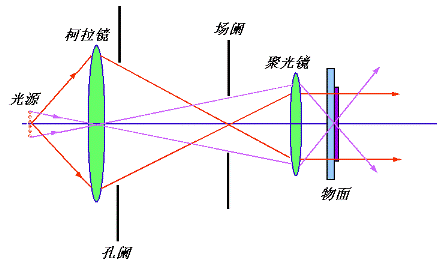

柯勒照明:

柯勒照明
