色度学中的颜色刺激、三原色、三刺激值、光谱三刺激值或颜色匹配函数等概念(下)

2011-01-24

                         色度学中的颜色刺激、三原色、三刺激值、光谱三刺激值或颜色匹配函数等概念(下)

一、色品坐标及色品图

在颜色研究和量度中,有时不是用三原色的数量、即三刺激值R、G、B来表示颜色,而是用三刺激值各自在三刺激值总量R+G+B中所占的比例来表示颜色。三刺激值各自在三刺激值总量中所占的比例,叫做颜色的色品。选用红(R)、绿(G)和兰(B)为三原色时,用r、g、b表示色品坐标。根据定义,有

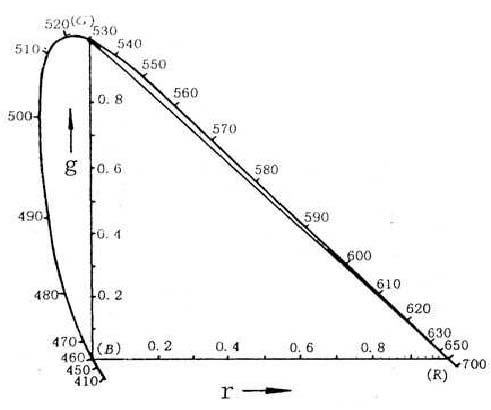

莱特(W·D·Wright)画出的色品图

且r+g+b=1

用r为横坐标、g为纵坐标,由r和g所决定的平面上的点均和某种颜色相对应,这样一个能表示颜色的平面,称做色品图。色品图上表示颜色的各个点称做色品点。

图5-13  莱特(W·D·Wright)画出的色品图。

色品图上有三个特殊的色品点,其坐标分别为r=1、g=b=0; g=1、r=b=0; b=1、r=g=0。它们是三原色红(R)、绿(G)和兰(B)的色品点。此三点连线,构成一个三角形,三角形里面部分是三原色以不同比例混合能产生的所有颜色色品点的集合。这个三角形叫做麦克斯韦颜色三角形。

光谱色的色品坐标为

在色品图上,各光谱色色品点形成一条马蹄形曲线,称之为光谱色品轨迹。

六、色度学中常用的光度学概念

1、光谱透射率

物体透过的光谱辐通量与入射光谱辐通量之比,称做光谱透射率。光谱透射率是波长的函数,一般用表示

2、光谱反射率因数和光谱辐亮度因数

在限定的方向上、在指定的立体角w范围内,所考虑物体反射的光谱辐通量与相同照明、相同方向、在相同立体角w内由完全漫射反射体反射的光谱辐通量之比,称做光谱反射率因数,一般用表示。

完全漫射反射体是对各种波长辐射反射率均为1的理想漫反射体,它无损失地反射入射辐射,并且在各个方向上有相同的亮度。

立体角条件下测得的光谱反射率因数,称做光谱辐亮度因数。

3、光谱反射率R(l)

物体反射的光谱辐通量与入射光谱辐通量之比,称做物体的光谱反射率。通常以R(l)表示。

在光谱反射率因数定义中,若,由完全漫反射体反射的光谱辐通量,在这种条件下求得的光谱反射率因数就是光谱反射率R(l)。
