                                                     光学系统的景深、空间像

一、光学系统的空间像

光学系统的空间像

1.按照严格的光学理论:

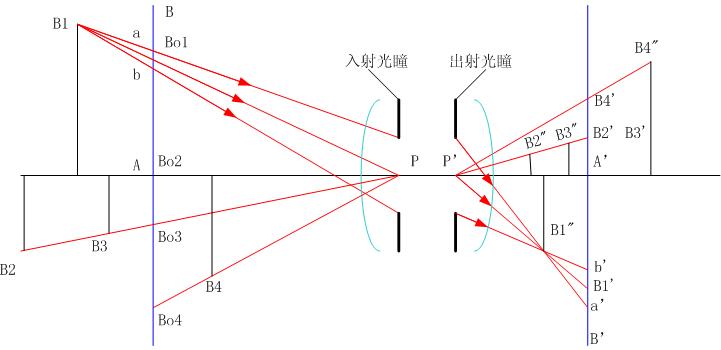

点物成点像;平面物成平面像;空间物成空间像。

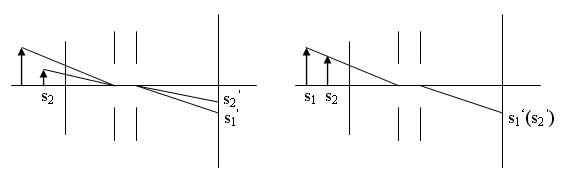

2.透镜失真:

当入瞳和出瞳沿轴位移时,弥散斑在对准及其景象平面上的位置亦改变。

当入瞳和出瞳沿轴位移时,弥散斑在对准及其景象平面上的位置亦改变

3.景深:

缩小光瞳时,弥散斑也将缩小,当光瞳缩小到一定程度时,就能保证对准平面附近一定距离的物点都能成清晰的像。这个距离就是景深。

二、光学系统的景深

光学系统的景深

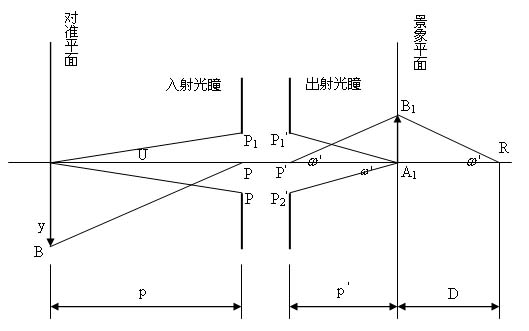

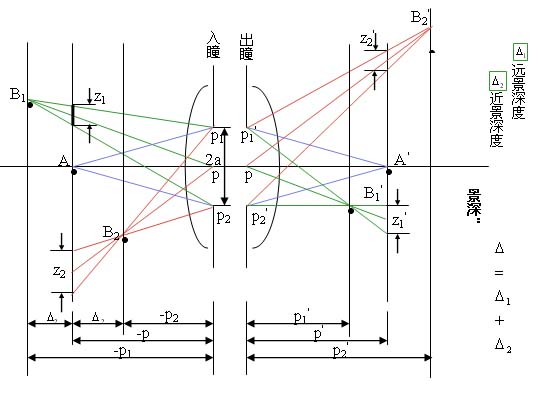

由几何关系:

几何关系

正确透视距离:

进而:

用孔径角U取代2a,有: 结论:

① 入射光瞳的直径越小, 越大。

②

若远景深度  ,则  ,即

从对准平面A点看入瞳时,入瞳张角 2u 应等于

③ 若把对准平面调焦在  处,

不能太大,否则散斑直径增大,从而减少景深。

  ,当 值一定(即对准平面位置确定)时,f 越大, 越小。
