单平面镜成像、旋转以及双平面镜成像

2011-01-20

                                         单平面镜成像、旋转以及双平面镜成像

一、平面镜成像

它是能成完善像的简单的光学元件。

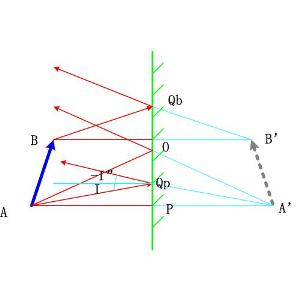

1、成像原理:

2、成像性质:

’=-l,β=1

这说明正立的像与物等距离的分布在镜面的二边,大小相等,虚实相反。因此,像与物完全对称于平面镜。

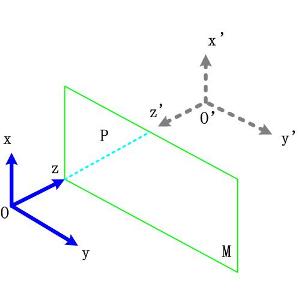

3、物理解释:



(1)奇数次反射成镜像,偶数次反射成与物一致的像。

(2)当物体旋转时,其像反方向旋转相同的度数。

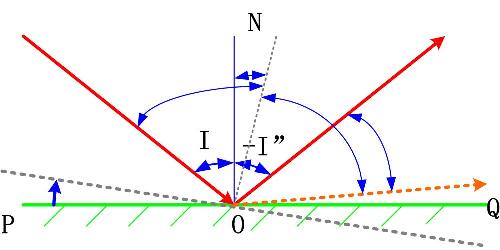

二、平面镜旋转

  • 重要特性:当入射光线方向不变而使平面镜转动α角时,反射光线的方向改变了2α角。
  • 性质推导:
  • 用:测量微小角度或位移。

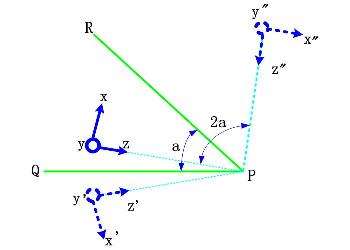

  • 三、双平面镜成像

  • 性质:
  • 在双平面镜系统中,出射光线和入射光线的夹角与入射角无关,只取决于双面镜的夹角α。

  • 公式:β=2α
  • 应用: 转折光路
  • 成像(连续一次像):
